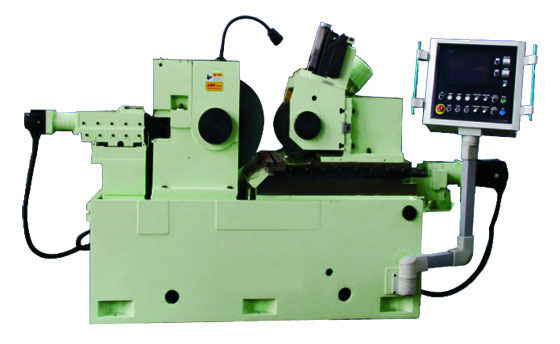

一、机床结构特点及性能
1.布局/导轨/进给：导轮架单面移动， 双V型滚动钢导轨（灵敏、精准、寿命长、刚性好），伺服驱动进给。
2.主轴：砂轮/导轮轴 双支撑精密滚动轴承（开源-NSK，承载大、刚性好、精度高、运行稳）；导轮调速采用交流变频无级调速。
3.砂轮特性：宽砂轮设计（增大磨削余量、减少通过次数、提高精度、寿命长、负荷大）。
4.修整器：进给采用伺服驱动，往复则可选减速电机或伺服驱动（双伺服驱动带差补功能）。
5.通磨和切入磨都适用。
二、技术规格参数
| 磨削工件直径 |
通磨（标准托架）：Φ5～100mm
切入磨（特殊订货）：Φ5～100mm |
最大磨削长度
|
通磨（标准托架）：250mm
切入磨（特殊订货）：280mm |
| 砂轮规格 |
1~610×300×305mm |
|
导轮规格 |
1~320×300×203mm |
| 砂轮转速 |
1380 r/min |
| 导轮转速 |
工作转速：10～200 r/min
修整转速： 300 r/min |
| 砂轮与导轮中心连线至托架底面距离 |
200mm |
| 砂轮电机功率 |
22kw |
| 导轮电机功率 |
3kw |
| 机床电机总功率 |
约27kw |
| 机床外形 |
2420×1540×1700mm |
| 机床净重 |
约5900kg |
三、工作精度
1.圆 度：≤0.001mm
2.直径一致性：≤0.001mm
3.粗糙度：≤Ra0.16um
